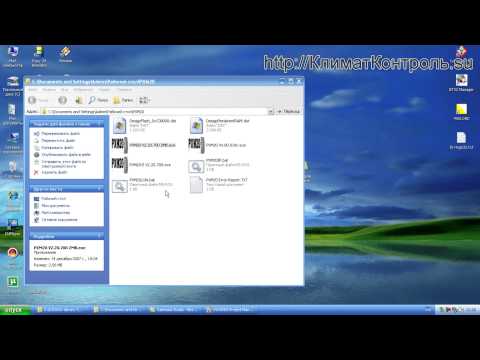

DESIGO XWORKS, DESIGO Insight . 2-й день курса.

05:38:33
Просмотры: 1 Добавил: КлиматКонтроль КлиматКонтроль
Описание материала:

Технический курс по программированию контроллеров DESIGO PX системы автоматики зданий и системы диспетчеризации DESIGO insight для сотрудников компаний, решающих инженерные задачи в области проектирования, монтажа, программирования и запуска автоматики зданий. Курс ориентирован на программистов и технических специалистов. Продолжительность совмещенного курса: 5 дней.
Краткое содержание:
Архитектура системы Desigo;
ПО DESIGO XWORKS - детальное изучение;
Программные приложения HVAC;
Обзор возможностей системы диспетчеризации Desigo Insight;
Приложения - Графика;
Приложения - Тренды, Архивы, Объекты;
Обработка аварий;
WEB-приложения;
DESIGO - интеграция оборудования 3-х фирм.

План:
Создать AO (клапан) и BO (вентилятор), как сделать обратную связь. Управление AO при помощи PI – регулятора в библиотеке Control. Запуск по обратной связи вентилятора (EnFunction). Показать их соединение. Рассказать про то, что можно соединять один источник и несколько приемников. Соединить температуру притока с Xctl и объяснить про регулирование и про то, как можно задать Sp. На примере Aval_op (виртуальное число типа real). Механизм приоритетов (признак активности и значение, которое должны быть в случае признака активности и «авторская методика»). Рассказать про DefVal (для выходных и входных блоков) и Ooserv (сервисный режим для отладки программ). Соединить всю схему, и показать, как работает механизм приоритетов.
Рассказать про блоки битовой логики и про инвертирование.
Посмотреть все на PXM20-E, а перед этим рассказать про то, что должен быть отключен сайт, про настройку видимость, уровни доступа, про пароли и имена, научить менять язык, не работает с FAT32.
Рассказать про временную программу (удобно в Insight и PXM20-E). Multistate block.
Генерирование аварий, показать в симуляторе (какие блоки, какие пины, аварии процесса и аварии оборудования, функции и класс тревоги). Класс тревоги – это приоритет тревоги (на сколько критична тревога). Простая тревога – состояние тревоги, рассылка сообщения, тревога исчезла (уведомительных характер). Основная тревога – состояние тревоги, рассылка сообщения, подтверждение, исправление, тревога исчезла (оператор должен увидеть и подтвердить, если тревога исчезла, то оператор увидит, что была неподтвержденная тревога). Расширенная тревога – состояние тревоги, рассылка сообщения, подтверждение, исправление, сбросить, тревога исчезла. Dstb – признак того, что блок в аварийном состоянии. Простая, основная – пин dstb переходит обратно, расширенная – не переходит, пока не сбросят аварию. Рассказать про верхний и нижний пределы и сделать по ним аварию. Показать для BO RefVal = PrVal.

Язык: Русский
Длительность материала: 05:38:33
Автор: KlimatKontrol.su
