DESIGO XWORKS, DESIGO Insight. 4-й день курса

04:39:00
Просмотры: 1 Добавил: КлиматКонтроль КлиматКонтроль
Описание материала:

Технический курс по программированию контроллеров DESIGO PX системы автоматики зданий и системы диспетчеризации DESIGO insight для сотрудников компаний, решающих инженерные задачи в области проектирования, монтажа, программирования и запуска автоматики зданий. Курс ориентирован на программистов и технических специалистов. Продолжительность совмещенного курса: 5 дней.
Краткое содержание:
Архитектура системы Desigo;
ПО DESIGO XWORKS - детальное изучение;
Программные приложения HVAC;
Обзор возможностей системы диспетчеризации Desigo Insight;
Приложения - Графика;
Приложения - Тренды, Архивы, Объекты;
Обработка аварий;
WEB-приложения;
DESIGO - интеграция оборудования 3-х фирм.

План:
После установки, нужно пройти в Пуске по программам и описать их (Database Import Utility, Connect Monitor – для обмена информацией со старыми контроллерами Siemens, CITECT Explorer – отдельная система со своим BACnet драйвером, усеченный вариант в качестве графической подсистемы, Grafics Generator – для генерации из Insight проекта в Web).
Project Utility
System Configurator
Database Import Utility

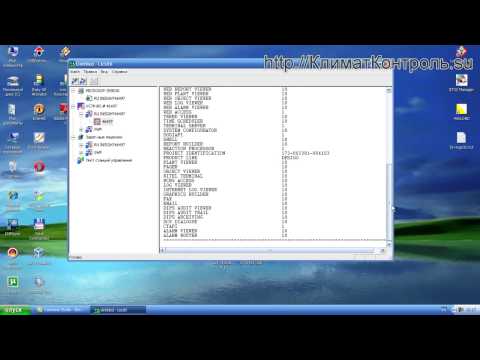

Licence Utility
Insight
Каталог Объектов (там можно посмотреть наш проект). Смотрим, что из этого в аварии. Наверняка есть аварии, посмотрим, есть ли аварии. Далее решить вопрос об автоматическом приходе аварий, т.е. получателя = станцию управления. Импортируем базу данных. Рассказать про галочки.
Настройка Pop-Up и звука.
Про принтер и все остальное.
Работа с Графикой и CITECT Explorer. Начать с рассказ про глюк переключения языка. Рассказать про три появившихся окна, про их взаимосвязь. Дерево CITECT проектов. Рассказать про стандартные проекты. Стандартные не трогать. Работать в отдельном проекте и про то, что он должен быть выделен. Создаем проект с префиксом G. Рассказать про Template. Масштабировать не стоит графические примитивы. Нужно включить стандартные проекты в предыдущее. После откомпелируем первый раз. Описываем коммуникацию CITECT с DESIGO INSIGHT. Компелируем. Теперь можем создать новую страницу графики и начать рисовать картинки. Рассказать про панель. Теперь попробуем вывести одно значение. Перед тем как нужно компелировать, нужно нажимать save. Все что нарисовали, нужно увидеть в Графике. Рассказать про меню в Графике. Сначала про все простое, а в конце уже про джини.

Язык: Русский
Длительность материала: 04:39:00
Автор: KlimatKontrol.su
